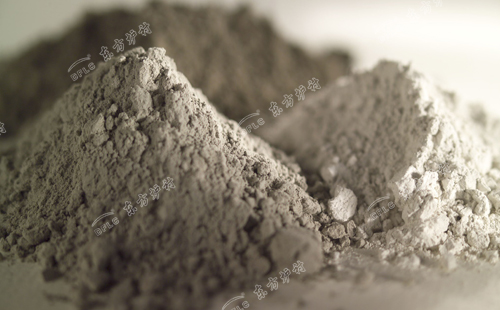

東方爐襯儲存中的耐火澆注料可能吸收水分而先行部分水化，造成施工中水化不足，結合強度下降，故澆注料必須儲存在干燥的地方。高強澆注料的使用期限通常為6個月，耐堿澆注料為12個月，如發現澆注料出現了結塊，應予廢棄，不再正常使用?？山导壥褂茫蜻m當修改配比使用，或將骨料保存，將粉料廢棄。

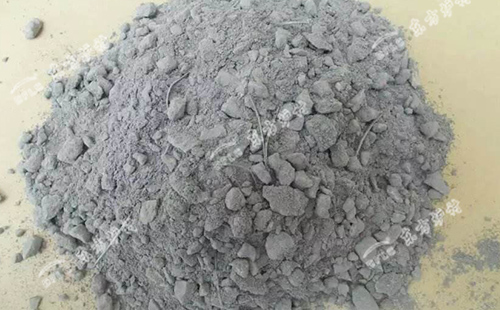

耐火澆注料的適宜范圍及一般要求作為不定形的耐火材料，耐火澆注料經常使用在形狀和表面復雜的部位，因為這些部位不宜用于耐火磚進行砌筑，且很難保證工作狀態下的穩定。
澆注料是借助于固定在鋼殼體上的扒釘與殼體結合在一起的，水泥行業中，常用的耐熱鋼扒釘有V型和Y型兩種，常用的材料有1Cr18Ni19Ti和Cr25Ni20等。
一般部位，鋼扒釘在材質的選擇上，除考慮材料的高溫強度外，也應考慮材料由于高溫條件下的氧化銹蝕而帶來的破壞性膨脹。部分低溫部位雖然普通鋼筋可滿足工作溫度的強度要求，但氧化腐蝕的氧化皮卻有可能產生巨大的膨脹應力，把耐火澆注料脹壞。特別是高溫區，如噴煤管和窯口部位，應采用高溫強度較高的耐熱鋼制作扒釘。

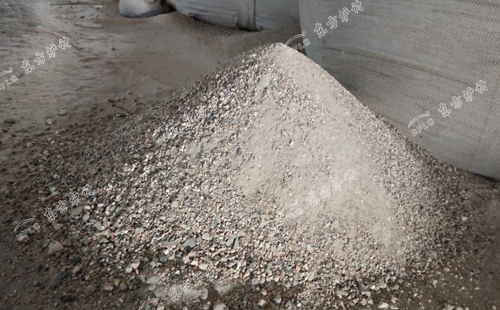

為避免澆注料因凝固過程中的收縮和加熱過程中的膨脹而造成澆注料的損壞，對于大面積的澆注料，砌筑應按劃分一定長寬的小區依次進行（每個小區的面積應在1.5m2以內），這些小區彼此間應用施工縫分隔開，并在其中填塞耐火纖維，形成事實上的膨脹縫和開裂控制縫。膨脹縫和開裂控制縫應避開重要或薄弱的部位，或主要受力部位。
每類耐火澆注料要一次澆注完畢，兩次澆注則很難保證兩層澆注料之間的結合強度。
襯里的表面要力求光滑平整，不平整的表面造成不希望的積料并進而引起列大塊和堵塞。對易于發生堵塞的錐體部分，應特別注意。砌筑模板應有足夠的強度，支撐要牢靠，表面光潔。鋼模板應涂敷脫模劑，木模板應涂防水漆，或直接鋪敷據以稀薄膜。
