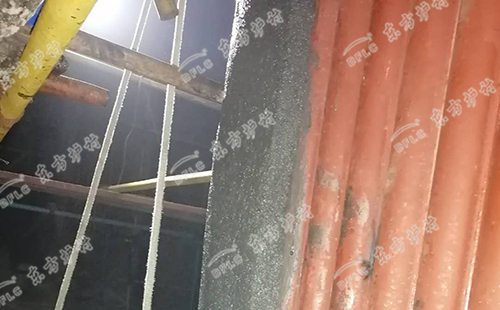

東方爐襯高鋁澆注料應用在循環流化床鍋爐上的例子很多，因其優異的性能指標，得到了很多客戶的青睞，所以得到了大范圍的使用，但是在施工的過程中有些操作不當可能會導致項目出現問題，那么今天東方爐襯給大家講解一下高鋁澆注料在施工時的注意事項。
高溫窯爐上使用的澆注料很多，一般是以材質分類。
常用的有高鋁質澆注料、剛玉質澆注料、鋼纖維澆注料、鋁-碳化硅澆注料、耐火可塑料、耐火修補料等。，一般耐火澆注料都是根據您高溫窯爐的使用部位、長期工作溫度、工作環境定做的。建議您和耐火澆注料廠家溝通時，說明自己的需求，定制合適的耐火澆注料。
高鋁耐火澆注料的施工必須嚴格要求，才能確保澆注料的良好物理性能。有一些窯爐施工前，材料質量檢測很好，但是應用后卻達不到要求，這主要與施工工藝、養護和烘烤有直接關系。一些施工方為了確保按預定計劃投料，施工隊采用整體澆注，沒有按規定預留膨脹縫;同時為了便于施工，用水量比要求使用量明顯偏大。更為嚴重的是施工一結束便立即點火升溫，并如期投料。因溫升較快，造成澆注料溫度急劇升高，內部水分大量迅速蒸發，產生大的膨脹力，從而使澆注料爆裂、脫落，引起大面積脫落事故。這就是典型的沒有進行養護和烘烤，從而出現嚴重后果。
澆注料的攪拌時間應不少于5min, 操作時要使用強制式攪拌機，攪拌時先干混，再加入總用水量的80%水攪拌，然后視其干濕程度，再緩緩加入水再攪拌，直至獲得適宜的粘稠度為止，攪拌不同的澆注料應先將攪拌機清潔干凈。
攪拌好的耐火澆注料應在30分鐘內用完，在高溫干燥的作業環境中還要適當縮短一些時間，已經初凝甚至結塊的澆注料不得倒入?？騼?，也不得再加水攪拌使用。

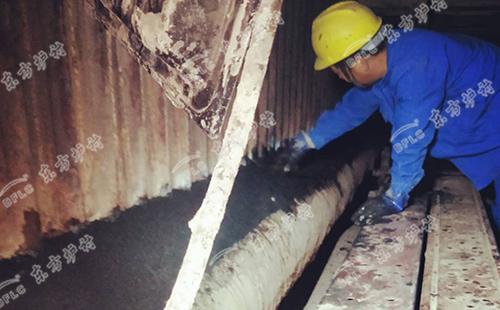

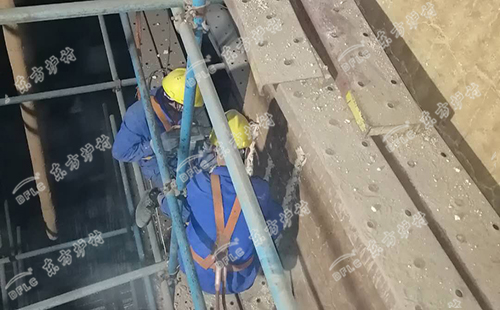

倒入?？騼鹊哪突饾沧⒘蠎⒓从谜駝影舴謱诱饘崳繉痈叨炔荒艽笥?00mm，震動時應盡量避免觸及錨固件，不得損傷隔熱層，不能在同一位置上久振和重振，直到澆注料表面泛漿后，將振動棒緩慢抽出，避免澆注料離析和出現空洞。澆注完后，在凝固前不能再受壓與受震。
