東方爐襯高純度剛玉質耐火澆注料是在高純度剛玉質高強耐磨澆注料基礎上,摻加適量的工業氧化鉻，采用低水泥技術制成的。其主要產品為透氣磚和水口等，在煉鋼工業中得到廣泛應用，使用效果較好,社會效益顯著。下面東方爐襯給大家說一下它的組成材料和性能。

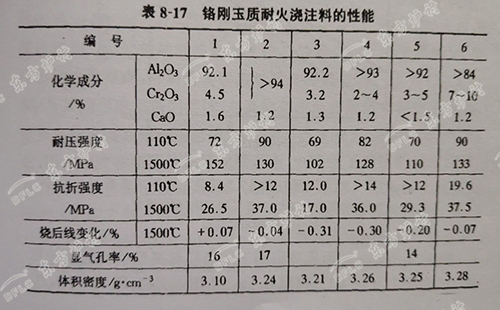

表8-17為鉻剛玉質耐火澆注料的性能。表中編號1料用板狀剛玉作耐火骨料，電熔白剛玉作粉料。編號2用致密剛玉作耐火骨料和粉料。其余的用電熔白剛玉作耐火骨料和粉料。耐火骨料臨界粒徑為10mm或8mmn,總用量約為70%;同時還采用a-Al2O3超微粉、工業氧化鉻和極少量的pf-SiO2作耐火粉料。
編號5用CA-80水泥作結合劑，其余的結合劑為CA70水泥。同時摻加減水劑和緩凝劑等。從表中看出，Al2O3和Cn2O3合量大于94%，料的純度很高。體積密度大于3.10g/cm', 料較致密。110C烘干和1500C燒后耐壓強度分別大于69MPa和102MPa, 1500t繞后線變化除編號1外均呈負值，即略有收縮。高純度鉻剛玉質耐火澆注料的性能是優良的。
