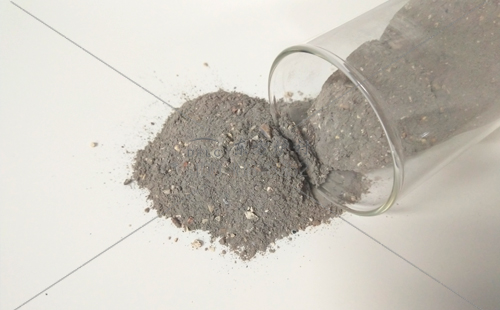

東方爐襯莫來石澆注料是一種在冶金行業中經常使用到的材料，這種材料的應用領域十分廣泛，它主要運用于燒結工藝。莫來石澆注料同時也具有很多性能特點，比如它具有良好的耐熱性和保溫性等，下面就來看一下莫來石澆注料施工時注意事項。
燒結料表層溫度水平提高，受高溫作業時間延長，可獲得充足的熱量，有利于表層粉料固結，提高表層燒結礦強度和成品率。而上述方法目前存在的問題是：點火保溫爐耐火材料受氣流沖刷嚴重，使用壽命較短，拆除更換施工時間長，尤其是烘爐時間長。
目前某廠燒結機燒結面積為435m2,其點火保溫爐以焦爐煤氣為燃料，燒嘴采用雙斜式（其高溫火焰帶寬度合適，溫度均勻，高溫點火時間與臺車運行速度良好配合，火焰短，燃燒完全，點火效率高，能耗低），燒結機工藝條件為：燒結機料層厚度700mm;燒結機臺時產量562.5t;煤氣種類為焦爐煤氣，煤氣熱值Q≥16.28MJ/m3;燒嘴前煤氣壓力≥2000Pa;燒嘴前助燃空氣壓力≥3000Pa;點火溫度為1150℃±50℃；點火時間為1分鐘~1.5分鐘。

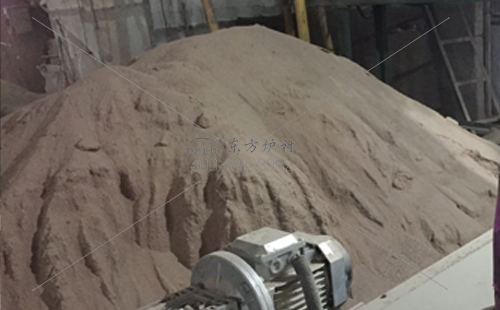

通常點火保溫爐采用莫來石澆注料與保溫制品通過耐熱錨固件吊掛耐火磚而組成整體的復合耐火內襯，其價格低廉、高溫性能好，且容易燒結、強度高、不易開裂、耐侵蝕、抗耐磨。但其與水攪拌振搗后，須經過24小時才具備拆模條件，待其自然養護48小時后，才能進行烘爐，烘爐時間至少為72小時，確保水分排出，不至于發生爆裂現象。
僅從攪拌制作澆注到拆模養護再到烘爐，至少需要6天，還不包括拆除原有爐體、搭設腳手架制模、爐墻和爐頂分開澆筑施工、拆模等工序，其總工期至少為15天。
