東方爐襯自二十世紀七十年代以來，不定形耐火材料開始迅速發展，產量約占耐火材料總產量的30％至50％。主要用于煙囪的內襯等提高使用壽命，實現施工機械化。施工時，可以通過吊裝法建造耐火澆注料預制塊，縮短施工周期。作為耐火材料專業生產廠家，東方爐襯就分享給大家一些鍋爐內襯用耐火澆注料施工時的方案，僅供參考。

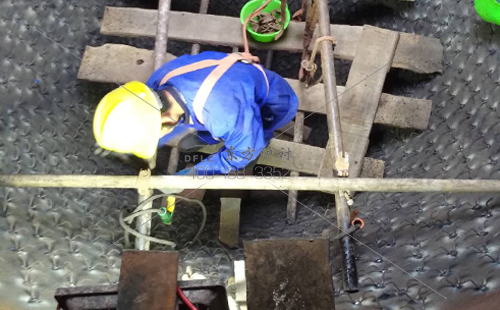

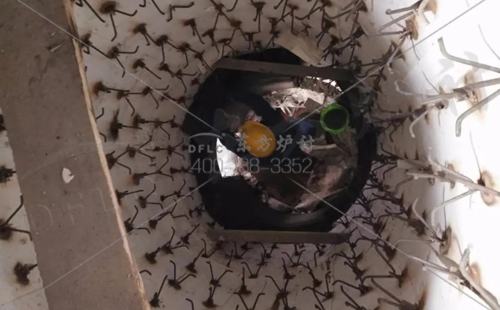

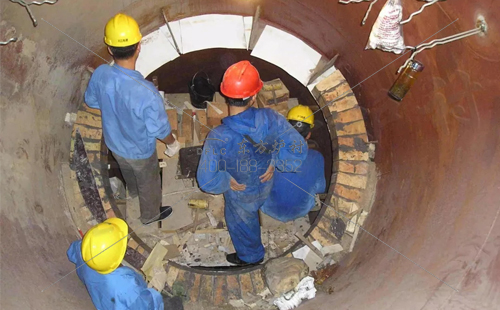

1.將所需要的材料運輸至施工場地，要分類別的堆放和標好記號。2.清理強制攪拌機和振動器，將其安裝到位，并正常運行。3.做好強制攪拌機的清理工作之后，安裝要用的錨固件，用耐火纖維氈、輕質隔熱耐火磚或者輕質澆注料來做絕熱層。
4.模板根據內襯的厚度設置。木模板的內表面應襯有毛氈紙。鋼模應涂油，以去除模具并確保光滑的襯里。爐壁的模板高度不應大于1米。5.混合物必須在強制混合器中進行。根據混合比例的要求，將混合物裝入混合器中干混1分鐘，然后在混合物中加入干凈水或密度好的化學劑攪拌2?3分鐘。對于磷酸鹽耐火澆注料，濕拌劑應同時加入1/2的粘結劑。 24小時后，剩余的粘合劑用于濕混合。6.將混合物倒入模板中，濃縮布，材料層厚度為300?400毫米。每2?3米放置3毫米寬的伸縮縫，并插入塑料密封膠等?；旌喜牧蠎?小時中使用。
7.插入式振動器或板式振動器應用于澆注。在插入層振動時，桿應連續拉動，但不能錨固，絕緣和模板。在表面返回漿體后，將振動棒緩慢拉出。8.再次振動時，應將振動棒插入振動材料層中約100毫米，以使上下層形成一個整體。9.施工應連續進行，但內襯的伸縮縫允許更長的間隔。
10.在爐頂澆注輕質耐火澆注料時，應使用手動振動。11.吊磚的金屬部分必須露出，絕緣不得埋入。水泥澆注料初步固化后，秸稈袋應用水覆蓋，水泥，化學材料、粘土與耐火澆注料結合之后保持自然狀態，不可以淋水。12.烘爐必須根據烘爐曲線的要求進行操作。烘烤時間約7天。應在600攝氏度前緩慢加熱，在150攝氏度，350攝氏度和600攝氏度下加熱一次。當襯里中的含水量基本消除時，溫度從600攝氏度緩慢干燥至溫度。建筑物的環境溫度不得低于5攝氏度。
13.每天應形成一批樣品，置于窯爐附近保護著，可以預備做質量檢測。
