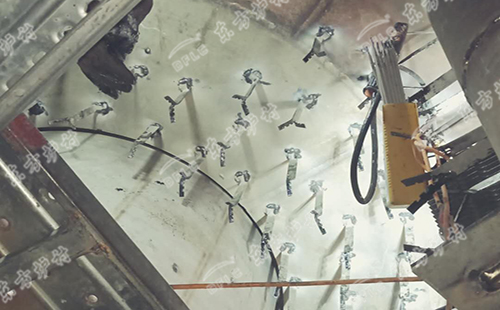

東方爐襯耐火澆注料烘爐是指通過加熱裝置緩慢加熱鍋爐中的相應區域并在恒定溫度下定期加熱直至在耐磨耐火澆注料襯里中發生脫水的過程?？蓾茶T爐的目的主要是消除耐磨耐火澆注料本身的多余水分，并在高溫下將其燃燒成高強度基材和高硬度琺瑯耐磨表面。在干燥過程中，應嚴格控制爐體內部的加熱加熱速率及其煙道，以防止裂紋開裂和脫落。溫度上升太快，夾層中的水蒸發太快，導致爆炸和其他異常。

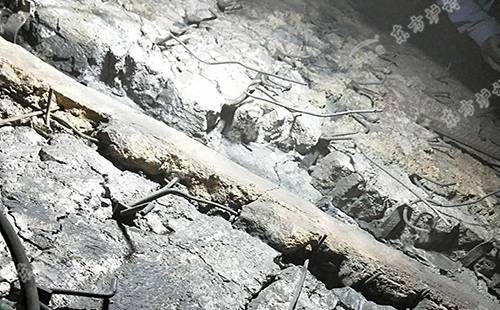

在爐內表面和新型循環流化床鍋爐的煙道上鋪設了大量耐火耐磨磚，耐火保溫磚和保溫澆注料。在空氣自然干燥(通常超過3天)后，這些新鍋爐的耐磨材料仍然具有一定量的自由水分。如果材料沒有直接通過烘箱投入運行，其熱量會因熱量而蒸發，從而膨脹體積并產生壓力，這會導致耐火材料和耐磨材料的裂縫，變形和損壞。在嚴重的情況下，耐磨材料會脫落。因此，在修復新的循環流化床鍋爐或大面積的耐火耐磨材料后，必須根據材料特性和設計要求進行烘箱。
耐火澆注料烘爐 中溫烘爐與低溫烘爐的差別在哪里?通常，煙氣溫度為200-450℃，爐溫為200℃，稱為中溫烘爐和低溫烘爐。與改善爐膛燒結和固化的高溫烘爐不同，中溫烘爐和低溫烘爐的主要目的是使襯管充分干燥。通常，濕襯里將在80至110°C的范圍內緩慢均勻地蒸發自由水，并且結晶水將在220至350°C下沉淀。因此，中溫烘爐和低溫烘爐的溫度應該是控制在450°C(典型溫度)。
無論是低溫烘爐還是中溫烘爐，都要注意耐火澆注料烘爐曲線的把握。當耐火澆注料烘爐中時，升高溫度不應太快，溫度上升曲線太大。烘爐是一個謹慎的過程。我們必須謹慎使用耐火澆注料。
