東方爐襯提高水玻璃耐火澆注料的使用溫度,需采用綜合技術措施:用改性水玻璃作結合劑，提高基質材料的品級和細度,用氟硅酸鈉作促凝劑,重要的是控制澆注料中的鈉含量。

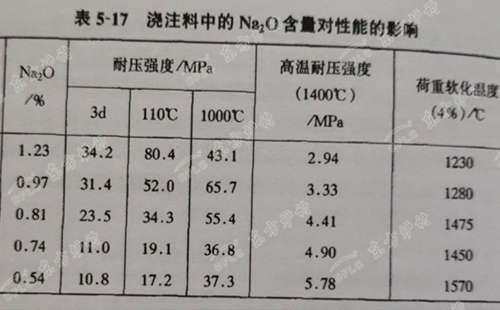

普通水玻璃耐火澆注料的使用溫度低，系因含有較多的Na2O和NaF等助熔劑造成的。當選用礬土熟料作粉料特級或一級黏土熟料和礬土熟料作骨料，用改性水玻璃和氟硅酸鈉配制耐火澆注料時,應嚴格控制鈉的含量，即用高模數、低密度的水玻璃和少加Na2SiF6,這樣就能提高其性能，隨著澆注料中的Na2O含量的降低，高溫耐壓強度和荷重軟化溫度有顯著提高，分別提高了2~ 3MPa和200C左右;常溫和燒后耐壓強度有個最佳值。
耐火澆注料廠家提醒您：在耐高溫水玻璃耐火澆注料中，因用改性水玻璃和加適量的Na2SiF6,帶入料中鈉少了,生成的NaF也少了，即硅酸凝膠減少，致使常溫強度降低10MPa以上，但也足以滿足施工的要求，而高溫性能卻有較大的改善,因此提高了使用溫度。圖5-17為1400C加熱后的試樣X射線行射圖。從圖中看出,主要礦物成分為莫來石(M)和剛玉(A)，還有少量的方石英(S)和Al2O3等。
